电脑式插拔力试验机

产品特点 :

东莞市瑞麟试验设备有限公司是专业的精密仪器仪表生产厂家，品种齐种，种类繁多，公司集研发、生产、销售：通用仪器仪表、电子检测设备、电子工具、通用机械设备、通用机械配件及货物进出口、技术进出口。主要产品涵盖：恒温恒湿试验箱、冷热冲击试验箱、UV老化试验箱、盐雾试验箱、高温试验箱、淋雨试验箱、拉压力机、影像仪、按键寿命试验机、线材弯折试验机、纸箱跌落试验机、纸箱抗压试验机、显微镜、工具显微镜、投影仪、硬度计、测厚仪、放大镜、天平、量具量仪、测绘仪器、测量仪

立即咨询

产品详情

如需了解更多详情以及报价，可来电咨询曹经理189-0303-0197（微信同号），QQ:3245518656

一、机械结构、原理、优点

1、本机器适用于各种连接器之插入力及拔出力测试，搭配专用之自动求心装置，将可得到完全准确之插拔力试验，检查报表。。。等等。采用自动找中心装置、解决各种连接测试的夹具问题，及测试时公母连接品能自动对准，不会有吃单边的问题。
2、本试验机通过一根高精度滚珠丝杆构成框架结构。利用伺服全脉冲交流伺服电机驱动器通过台湾行星减速机和同步齿轮型带，带动高精度、无间隙高精度滚珠丝杆使上下移动，其具有结构合理、钢性大、加载平稳、稳定性能好等特点。
二、试验机主要技术参数：
1.测定最大荷重：50KG
2.荷重元精度：0.5%
3.最小分解度：0.01
4.最大测定高度：150mm
5.测定微调距离：0.01mm
6.测定速度范围：1-200mm/min
7A.X．Y轴移动范围：0-75mm
7B.角度调节范围：0-10度
8.传动机构：滚珠螺杆
9.驱动马达：伺服马达
10.外观尺寸：400x300x950mm
11.力值单位：gf、N、Kgf、Ib、KN
12.重量：75kg（机台）
13.电源：220v
14.可做连接器单孔插拔试验
15.可做连接整排插拔试验收连接器插寿命试验
16.可做连接器单Pin于塑胶保持力试验
17.可做连接器NORMAL FORCE试验
18.工控机箱电脑

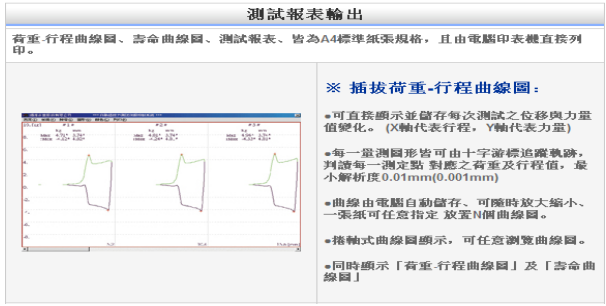

19.可打印及储存图形（插拔位移曲线图（如图一）、寿命曲线图（如图二）、检查报表）
20.测试资料储存于硬盘（每一笔资料皆可储存，不限次数）
21.测试条件皆由电脑书面设定，方便且快速（含插拔行程，速度、暂停时间。。。等等）
22.检验报表抬头内容可随时修改（中英文皆可）
23.检验报表可转档至Excel做编辑

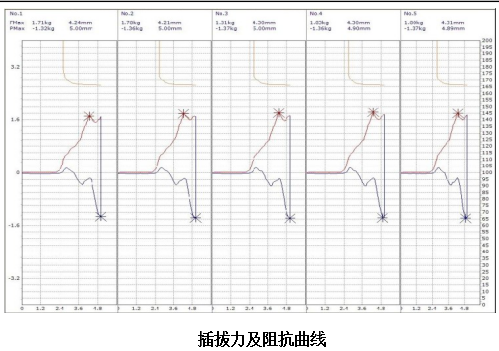

24. 带阻抗功能

三、保护设置：

本试验机在软件方面对其本身有荷重行程保护，可以对仪器做有效的保护。在运行过程中，超过设定的荷重范围会自动终止程序，有误操作也不会损坏荷重元等重要配件。正常使用情况下试验机基本上无异常出现。贵司关键是要对工控机箱的系统维护好。
